| |
| |
美利肯成核剂》Hyperform HPN-68L |
| | | 物理性质的改进 | | Hyperform可以改善聚丙烯的挠（弯）曲模数量和HDT指数。 |
| 配方 | 弯曲
系数
（MPa） | Garnder冲击
阻力23℃(J)
| Garnder冲击
阻力-30℃(J) |
Izod冲击
阻力23℃(J) | Izod冲击
阻力-30℃(J) | HDT
(℃) |
| 抗冲击共聚聚丙烯(MFR=20) |
| 基料 | 1175 |
8.6 | 4.5 |
107.7 | 47.1 |
83 | | Hyperform(600ppm) |
1290 | 8.1 |
4.3 | 92.3 |
42.4 | 100 |
| 均聚(合)物(MFR=20) |
| 基料 | 1673 |
2.9 | -- |
22.9 | -- |
87 | | Hyperform(600ppm) |
1827 | 6.1 |
-- | 21.3 |
-- | 108 |

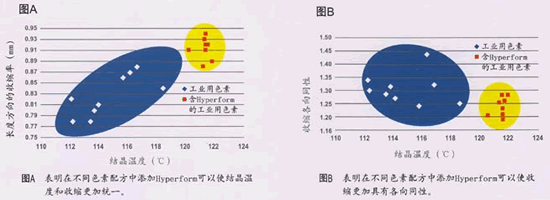

| | | | 在颜料领域中的巨大的成核作用 |
| 各种色素成核的不均一性，导致很难用于不同的颜色产生相同的部件。产品的翘曲变形也源于某些色素具有各向异性的特点。Hyperform可以加到这些色素的配方中，来平衡结晶温度和收缩率产生的影响。 |
| |

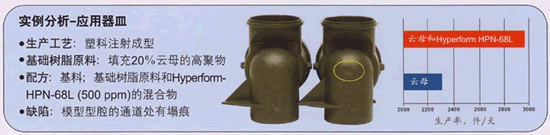

| 在填充物中的成核作用 | | Hyperform与充满高聚物的系统（包括填充云母，碳酸钙和玻璃的聚丙烯）是相容的。虽然这些填充物使整个高聚物的物理性质得到最大程度的改善，Hyperform仍然可以显著提高聚合体的结晶温度。 |
| |

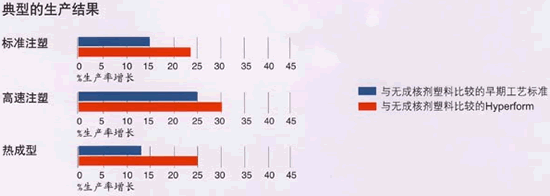

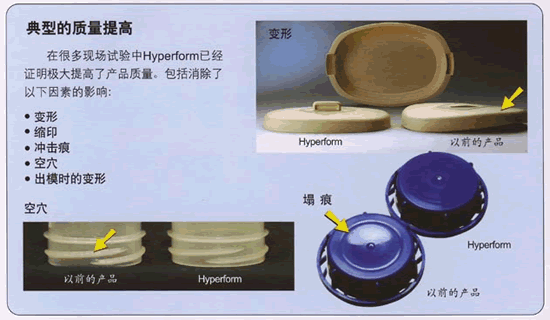

| 生产率和质量的提高 | | |
| |
| |
