| |
| |
美利肯成核剂》Hyperform HPN-68L |
| | | Hyperform产品 |
| Hyperform HPN-68L | Hyperform 浓缩剂 HI-5 |
| 状态：自由流动的粉末 | 状态：球状(5%浓缩剂) | | 粒子尺寸：D95<10微米 | 颜色：白色 |
| 颜色：白色 | 包装：10 and 100 Kg桶装；600Kg箱装 | | 包装：15Kg桶装 | 用途：添加到机器中使用，推荐仅用于不透明的情况 |
| 用途：与树脂混合使用 | | 均匀性代码：2917.20 | 均匀性代码：3824.90 |

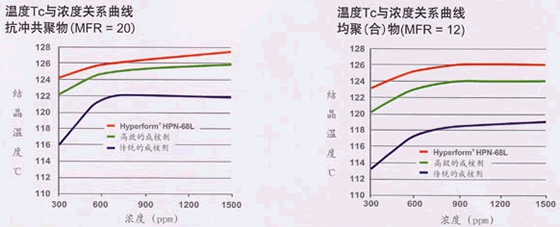

| | 结晶速度和生产率的提高 | | 峰值结晶温度(Tc) |
| Hyperform使得聚丙烯的峰值结晶温度(Tc)最高，从而产生了新的操作标准。较高的峰值结晶温度导致了较短的冷却时间，这是生产高质量产品所必需的。DSC评估在20℃/分的冷却速度下进行。 |
| |

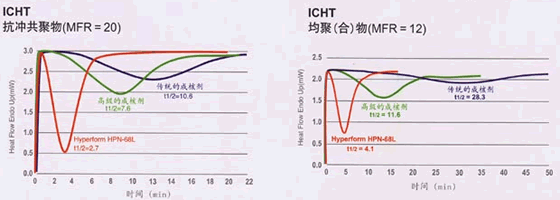

| 等温结晶完成一半所需的时间(ICHT) | | ICHT测量方法证实了含Hyperform添加剂的聚丙烯结晶速度比较快。较短结晶一半时间导致生产高质量产品所需的较短的冷却时间。ICHT是在145摄氏度下对各种成核剂(浓度=600ppm)进行试验的。 |
| |
| | | |

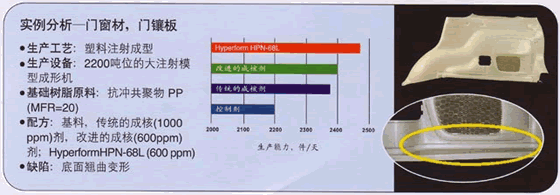

| 含Hyperform HPN-68L配制的树脂 | | 典型通常用途的配方可能包括： |
| 添加剂类型 | 浓度 |
目的 | 化学物类型 |
| Hyperform HPN-68L | 100-2000 | 提高生产率和产品质量 | 专用的 |
| 一次抗氧化剂 | 500-1500 | 树脂稳定性 | 受阻酚系 |
| 二次抗氧化剂 | 500-1500 | 树脂稳定性 | 亚磷酸酯、二亚磷酸酯，次亚磷酸酯 |
| 酸中和剂 | 300-1000 | 中和催化剂残余 | 硬脂酸钙，硬脂酸钠，乳酰化硬脂酸钙 |
| 抗静电剂或润滑剂 | 0-1000 | 加工助剂 | 单硬脂酸甘油酯，芥酸酰胺，油酸胺，n,n'-乙撑双硬脂酰胺 |
注：１、Hyperform HPN-68L浓度可能根据对成核作用，光学或物理性能的预 期影响而变化。
2、推荐确定最适宜的酸中和剂浓度，用以增强Hyperform HPN-68L的性 能。
3、抗静电剂或润滑剂的使用是可选和专用的。
请接触Milliken Chemical 技术代表进行相关的配方咨询。
| | |
|
| | | |
